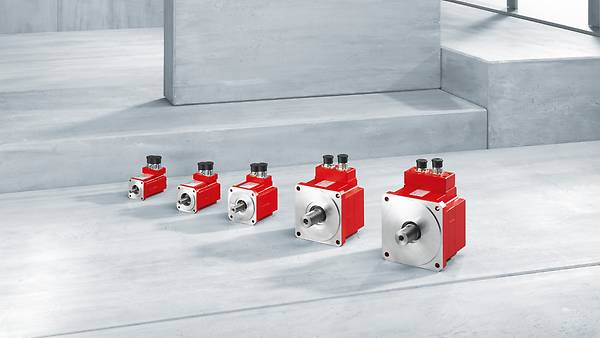

I nostri servomotori compatti. Sono concepiti e ottimizzati per il montaggio diretto del motore. I 5 motori con una coppia di arresto compresa tra 0,25 e 32,0 Nm possono essere impiegati in spazi particolarmente angusti.
Servomotori compatti: per il montaggio diretto in spazi ridotti.
Cuscinetti resistenti e costruzione antivibrazione - questo servomotore compatto è ideale per i campi di applicazione dove lo spazio per il montaggio è ridotto e l’azionamento deve essere diretto. Grazie alla moderna tecnologia dei magneti e dell’avvolgimento, il servomotore sincrono offre un’ampia gamma di coppie di arresto insieme ad un’elevata sovraccaricabilità.
Le coppie d’arresto sono nell’ambito di 0,25 Nm fino a 32,0 Nm e la sovraccaricabilità sei volte superiore. 5 dimensioni compatte in esecuzioni senza carcassa e raffreddamento a induzione.
Con solo motore una mezza soluzione? Allora perché non combinare i nostri servomotori con i convertitori del nostro sistema modulare, per esempio con il convertitore di frequenza MOVIDRIVE® intelligente oppure i servo inverter multiasse MOVIAXIS® modulari.
Lasciatevi consigliare!
- I nostri esperti conoscono a fondo il vostro settore e le sue particolarità
- Con la nostra rete mondiale siamo sempre a vostra disposizione.
- Abbiamo il know-how e i mezzi per consigliarvi in modo ottimale.
I vantaggi per voi
-
Montaggio compatto
grazie alla costruzione snella e corta dei servomotori. -
Messa in servizio rapida
mediante cavi e preconfezionati e la targhetta dati elettronica. -
Elevata sovraccaricabilità
che genera e dosa rapidamente la pressione o le battute dei dispositivi di serraggio. -
Usura ridotta
perché per alcune applicazioni si può rinunciare ai componenti meccanici come per esempio i riduttori, le viti o le cinghie dentate.
Caratteristiche
- Velocità ottimizzate per il montaggio diretto motore
- Corta lunghezza costruttiva
- Adatto come azionamento diretto
- Costruzione innovativa basata sulla più moderna tecnologia degli avvolgimenti e dei magneti.
- Senza carcassa e con affreddamento a induzione.
- Coppie di arresto da 0,25 Nm a 32,0 Nm
- Dotazione standard dei motori con termoprotezione e feedback a resolver
- Opzionale: encoder scalabile HIPERFACE® con targhetta elettronica e freno di lavoro da 24 V
- Elevata protezione IP65
Dati tecnici
Serie CMDV.. / dimensioni 55 / 70 / 93 / 138 / 162
| Tipo | Velocità nominale min-1 | M0 Nm | MpK Nm | Jmot kgcm2 | Velocità massima nmax. min–1 |
|---|---|---|---|---|---|
| CMDV 55S | 4500 | 0.25 | 1.2 | 0.09 | 8000 |
| CMDV 55M | 4500 | 0.45 | 2.3 | 0.15 | 8000 |
| CMDV 55L | 4500 | 0.9 | 6.0 | 0.27 | 8000 |
| CMDV 70S | 1200 / 3000 | 0.7 | 2.8 | 0.26 | 6000 |
| CMDV 70M | 1200 / 3000 | 1.1 | 5.3 | 0.45 | 6000 |
| CMDV 70L | 1200 / 3000 | 2.0 | 11.4 | 0.83 | 6000 |
| CMDV 93K | 800 / 1200 / 3000 | 1.5 | 4.4 | 0.73 | 4000 |
| CMDV 93S | 800 / 1200 / 3000 | 2.5 | 10.3 | 1.35 | 4000 |
| CMDV 93M | 800 / 1200 / 3000 | 4.2 | 22.0 | 2.55 | 4000 |
| CMDV 93L | 800 / 1200 / 3000 | 6.5 | 38.0 | 3.74 | 4000 |
| CMDV 138K | 600 / 1200 / 2000 | 4.0 | 8.1 | 4.10 | 2500 |
| CMDV 138S | 600 / 1200 / 2000 | 8.8 | 19.0 | 7.09 | 2500 |
| CMDV 138M | 600 / 1200 / 2000 | 15.7 | 49.0 | 12.85 | 2500 |
| CMDV 138L | 600 / 1200 / 2000 | 20.2 | 70.0 | 18.61 | 2500 |
| CMDV 162K | 400 / 800 / 1200 | 6.0 | 11.0 | 7.50 | 1800 |
| CMDV 162S | 400 / 800 / 1200 | 13.5 | 28.0 | 12.90 | 1800 |
| CMDV 162M | 400 / 800 / 1200 | 24.0 | 63.0 | 23.60 | 1800 |
| CMDV 162L | 400 / 800 / 1200 | 32.0 | 104.0 | 34.60 | 1800 |
Campi di applicazione
- Macchina da imballaggio anche per il settore alimentare e farmaceutico
- Macchine per la lavorazione della carta
- Macchine da stampa
- Macchine per la lavorazione del legno
- Sistemi di manipolazione
- Sistemi di trasporto
- Macchine per la lavorazione del vetro
- Macchine per la lavorazione delle materie plastiche
