DriveRadar® IoT Suite per riduttori industriali

Monitoraggio delle condizioni e manutenzione predittiva grazie all'IoT (Internet of Things)



Nel contesto produttivo odierno altamente dinamico, la pianificazione dei fermi macchina è un aspetto delicato per tutti i plant manager. Le interruzioni temporanee della produzione comportano un'impennata immediata dei costi. Ma c'è una soluzione: agire in modo predittivo.

Attraverso la registrazione digitale e la valutazione automatica dei dati dei dispositivi, è possibile analizzare e prevedere in automatico le condizioni del sistema. Le previsioni che ne derivano consentono anche di prevedere i cambiamenti futuri delle condizioni. Tutti i risultati e le informazioni ottenute servono come base per la manutenzione predittiva.

Un ampio pacchetto di sensori per il vostro riduttore industriale fornisce il database a tale scopo. Questi sensori rilevano tutti i parametri fisici rilevanti per il funzionamento: analisi delle vibrazioni, livello dell'olio, temperatura dell'olio, temperatura ambiente e velocità di ingresso. Oltre al riduttore industriale, possono essere monitorati e analizzati anche altri componenti della trasmissione.

I vostri vantaggi

Evitare i tempi di inattività


La raccolta dei dati sui riduttori e la previsione di eventi critici del funzionamento rendono possibile la manutenzione predittiva.

Riduzione dei costi di manutenzione


La pianificazione delle misure di assistenza e manutenzione basata sulle condizioni prolunga notevolmente gli intervalli di manutenzione.

Manutenzione efficiente


La localizzazione automatica delle cause di malfunzionamento e le relative raccomandazioni di intervento consentono di attuare misure di manutenzione in modo mirato.

Trasparenza da qualsiasi luogo


L'applicazione web di facile utilizzo crea una rapida panoramica delle condizioni dei riduttori e dei componenti e invia notifiche via e-mail o tramite app.

Gestione ottimizzata delle risorse


La massimizzazione della durata dell'olio attraverso la determinazione delle condizioni in funzione all'uso e la sostituzione mirata dei cuscinetti volventi, ad esempio, consentono un uso ottimale dei componenti.

Il principio di funzionamento

DriveRadar® per i riduttori industriali consente di pianificare in anticipo gli interventi di manutenzione, evitando così fermi impianto non programmati.


I sensori installati nel riduttore registrano i parametri fisici del riduttore industriale rilevanti per il funzionamento. I dati registrati vengono poi valutati e interpretati in modo automatico. Il monitoraggio continuo dei valori misurati garantisce una panoramica chiara sullo stato del riduttore in ogni momento.

I processi analitici sottostanti associano le irregolarità direttamente ai componenti interessati, rivelano le tendenze e permettono di prevedere quando è probabile che si verifichino condizioni critiche. In caso di variazione delle condizioni, l'utente viene informato tempestivamente, indipendentemente dal luogo in cui si trova. Vengono indicate sia le possibilità di eliminare il guasto autonomamente sia i servizi consigliati da SEW-EURODRIVE.

Principio di funzionamento del DriveRadar®

1. Acquisizione dei dati

A seconda del sistema, oltre al riduttore industriale è possibile monitorare anche altri componenti, come i cuscinetti del piede o i motori. A questo scopo, viene utilizzato lo SmartSensor DriveRadar DUV40A, che consente di estendere le funzioni di analisi esistenti agli altri componenti del sistema.

Per i riduttori industriali, un pacchetto di sensori completo (composto da 2 sensori di accelerazione, 1 sensore di temperatura dell'olio, 1 sensore a ultrasuoni, 1 sensore di velocità e 1 DriveRadar® EdgeProcessingUnit) registra tutti i dati rilevanti e li trasmette alla DriveRadar® EdgeProcessingUnit (EPU). Anche i dati del sensore DUV40A vengono raccolti ed elaborati dall'EdgeProcessingUnit.

I sensori rilevano i seguenti dati:

  • Ore di funzionamento
  • Velocità e senso di rotazione in ingresso
  • Comportamento vibrazionale dei cuscinetti volventi e degli ingranaggi
  • Livello dell'olio
  • Temperatura dell'olio
  • Viscosità dell'olio
  • Temperatura dell'elettronica
  • Temperatura ambiente
  • È possibile collegare altri sensori

2. Data connection

La DriveRadar® EdgeProcessingUnit registra tutti i dati dei sensori del riduttore industriale o del DUV40a collegato tramite OPC UA e li invia criptati al cloud SEW via radio mobile, dove vengono elaborati e analizzati. Il piano dati è incluso.

3. Analisi dei dati

I dati grezzi raccolti vengono analizzati, interpretati e preparati nei centri dati SEW-EURODRIVE:

  • Analisi delle vibrazioni a velocità costante e variabile:
    • Stato dei singoli cuscinetti e dei loro componenti (anello esterno, anello interno, corpi volventi).
    • Condizioni dei singoli ingranaggi (danni locali all'ingranaggio, danni/usura dell'ingranaggio)
  • Previsione della vita utile residua dei cuscinetti volventi e degli ingranaggi:
    Previsione della vita residua dei componenti quale complemento predittivo dell'analisi delle vibrazioni.
  • Calcolo della viscosità dell'olio
    in base alla temperatura dell'olio registrata e alla qualità dell'olio utilizzato.
  • Previsione del prossimo cambio d'olio:
    in base alle condizioni dell'olio calcolate in base all'uso.
  • Previsione del livello dell'olio:
    Previsione del tempo mancante al raggiungimento di un livello critico dell'olio a causa di una diminuzione o di un aumento del livello di riempimento (dovuto, ad esempio, a perdita di olio, contaminazione dell'olio).
  • Definizione delle ore di funzionamento e dei tempi di funzionamento al minimo

4. Visualizzazione dei dati

DriveRadar® IoT Suite consente di vedere a colpo d'occhio le condizioni attuali del riduttore e dei suoi componenti: ciò costituisce la base per la smart predictive maintenance, una manutenzione efficiente.

  • A seconda del valore misurato, i valori limite memorizzati nel sistema sono ricavati dalle vostre specifiche, adottati dal processo di selezione del riduttore o generati dal sistema di autoapprendimento stesso nei primi mesi di funzionamento.
  • Il sistema informa l'utente del superamento di un valore limite e fornisce anche le azioni dirette consigliate per risolvere il problema.
  • È possibile richiedere i servizi appropriati per i riduttori industriali nell'applicazione web in qualsiasi momento o immediatamente dopo una notifica del sistema.

5. Data linking (OPC UA)

L'utilizzo di un'interfaccia OPC UA come standard significa anche che i dati di misura e le informazioni sulle condizioni possono essere integrati direttamente nel sistema del cliente. Sono disponibili sia uno stato di salute generale di livello superiore sia i dati grezzi dei valori fisici misurati.

L'applicazione web in sintesi

Tutti i valori misurati vengono raccolti e visualizzati nella DriveRadar® IoT Suite.

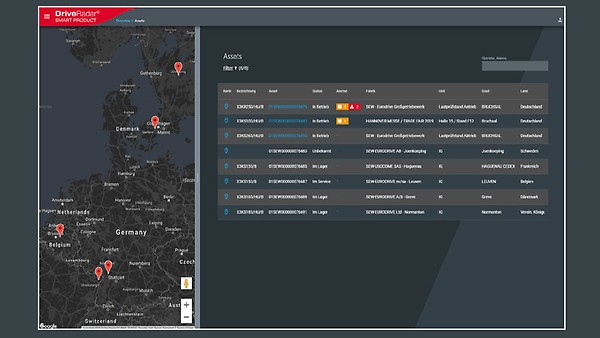

Elenco dei dispositivi


L'elenco dei dispositivi offre una panoramica dei riduttori industriali monitorati nel sistema. È possibile utilizzare filtri e una funzione di raggruppamento per configurare la vista come più si desidera. Un sistema di semafori semplifica il monitoraggio continuo e garantisce all'utente la trasparenza necessaria in termini di condizioni del riduttore, in modo intuitivo e in qualsiasi momento.

DriveRadar® IoT Suite / Visualizzazione elenco dispositivi

Panoramica dei valori misurati e delle previsioni


Grazie alla visualizzazione dei valori di condizione attuale e di previsione, è possibile vedere a colpo d'occhio (tutto è mostrato in un'unica pagina) quali valori misurati sono OK o se sono presenti guasti.

  • Panoramica essenziale di tutte le variabili misurate rilevanti
  • Analisi delle vibrazioni e localizzazione dei componenti
  • Previsione della durata di vita di cuscinetti volventi e ingranaggi
  • Previsione del livello e del cambio dell'olio
  • Accesso rapido a contatti e servizi
DriveRadar® IoT Suite / Panoramica dei valori misurati e previsioni

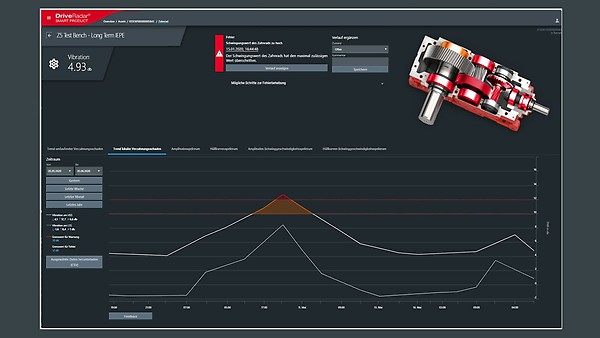

Vista dettagliata e azioni consigliate


Tutti i dati storici di un valore misurato sono visualizzati nella vista dettagliata. In caso di avvisi ed errori, è possibile saltare direttamente al momento in cui si è verificato il guasto.

  • Le azioni consigliate visualizzate aiutano a eliminare rapidamente il guasto.
  • Se necessario, SEW-EURODRIVE può essere facilmente contattata per richiedere supporto.
  • Per un'ulteriore elaborazione individuale dei dati visualizzati è disponibile una funzione di esportazione.
DriveRadar® IoT Suite / Visualizzazione delle azioni consigliate

DriveRadar® IoT Suite web application

DriveRadar® IoT Suite

Cosa offriamo

Oltre ai nuovi riduttori della serie X.e, DriveRadar® può monitorare anche i riduttori SEW-EURODRIVE o di altri produttori già in uso.

Monitoraggio del riduttore

Pacchetto sensori:

  • 2 × sensori di accelerazione
  • 1 × sensore di temperatura dell'olio
  • 1 × sensore a ultrasuoni
  • 1 × sensore di velocità
  • 1 × unità di elaborazione DriveRadar® Edge
  • opzionale: integrazione di altre variabili monitorate

Monitoraggio del sistema

I componenti

  • DriveRadar® DUV40A
  • Opzionale: Misurazione della temperatura dell'olio

Cockpit di manutenzione

Componenti

  • Accesso alla web application DriveRadar® IoT Suite
  • App per dispositivi mobili inclusa
  • Notifiche automatiche di errori e avvisi

DriveRadar® IoT app – assistente mobile

Per tutte le attività nel corso dell'intero ciclo di vita di una delle nostre soluzioni

L'applicazione supporta ogni fase, dall'installazione alla messa in servizio, dalla manutenzione alla diagnostica guasti. I dati tecnici e la documentazione sono forniti in modo specifico per il prodotto e come istruzioni passo-passo.

Tutte le applicazioni monitorate con DriveRadar per i riduttori industriali sono visualizzate in modo chiaro, così come tutti i valori rilevati e quelli limite. In caso di cambiamenti di stato, l'app informa immediatamente l'utente con notifiche e suggerimenti iniziali per la risoluzione della problematica.


In sintesi:

- App per dispositivi mobili inclusa

- Notifiche automatiche di errori e avvisi

„+24” Estensione di garanzia per i riduttori industriali

Avete scelto il nostro sistema di monitoraggio DriveRadar® IoT Suite?

Se ordinate il vostro riduttore industriale della serie X.e con riempimento olio potete beneficiare di ulteriori vantaggi con un'estensione di garanzia opzionale.


I vantaggi con l'opzione +24 smart:

  • 24 mesi aggiuntivi di garanzia sul riduttore industriale
  • Primo cambio dell'olio dopo 500 ore di funzionamento (serie X.e) non più necessario
  • Monitoraggio continuo delle condizioni del riduttore grazie a DriveRadar® IoT Suite
