Soluzione di visualizzazione per controller

MOVI-PLC® power offre con il sistema operativo Windows una piattaforma ideale per le soluzioni di visualizzazione per il controller. Inoltre permette la raccolta dati, la valutazione dei dati di misurazione e le funzioni standard di Windows.

High End Motion Control e visualizzazione con MOVI-PLC® power

MOVI-PLC® Power con sistema operativo Windows
Visualizzazione basata sul controller con il controllo IPC MOVI-PLC® power
Visualizzazione basata sul controller con il controllo IPC MOVI-PLC® power

I gestori degli impianti complessi devono gestire il funzionamento di funzioni tecnologiche complesse con gradi di libertà di movimento variabili. Se desiderate svolgere queste funzioni tramite poche interfacce e un controllo centrale, allora potete disporre di un elevato livello di efficienza e produttività.

Il controllo Motion Control MOVI-PLC® power programmabile secondo la norma IEC-61131-3 vi mette a disposizione soluzioni adeguate. In questi modo potete realizzare anche applicazioni High End Motion-Control controllate centralmente. È ideale per funzioni di movimento complesse, come per esempio camma elettronica, funzioni 3D dei robot e ben 8 gradi di liberà di movimento.

Sistema operativo in tempo reale con ciclo di calcolo di 1 ms.

Per cicli di calcolo superiori e tempi di risposta rapidissimi grazie al microprocessore Intel Core2Duo. Del pacchetto di base fa parte anche il bus di sistema SBusPLUS (Onboard-EtherCAT) che trasmette agli azionamenti i cicli di calcolo sincroni. In questo modo i treni di azionamenti completi fino a 32 assi possono essere governati in un solo millisecondo dal Motion Control.

Inoltre è integrata una scheda memoria CFast per l’applicazione firmware e per i dati di utilizzo. L’accesso ai dati permette la sostituzione rapida delle unità.

Lasciatevi consigliare!

  • I nostri esperti conoscono a fondo il vostro settore e le vostre esigenze.
  • Con la nostra rete mondiale siamo sempre a vostra disposizione.
  • Abbiamo il know-how e i mezzi per consigliarvi.

I vantaggi per voi

  • Oltre il movimento

    grazie al controllo in tempo reale e al sistema operativo opzionale Windows
  • Visualizzazione diretta suo controller

    in modo da ridurre al minimo le interfacce e quindi risparmiare tempo prezioso
  • Memorizzazione centrale dei dati

    grazie all’ingegnerizzazione direttamente sul controller

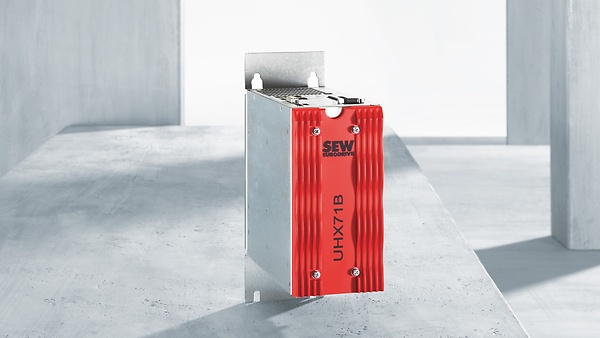

Controllo compatto UHX71B

Caratteristiche

Visualizzazione diretta su MOVI-PLC® power

  • Sono disponibili le esecuzioni T0 -T25.
  • Minori interfacce e quindi le funzioni passano da un controllo
    • Funzioni tecnologiche complesse, come per es. camma elettronica o riduttore elettronico
    • Funzioni robotica 3D fino a 8 gradi di libertà
  • Realizzazione performante e semplice per macchine complesse
  • Fino a 32 assi Motion Control in un millisecondo
  • Cicli di calcolo disponibili anche per programmi applicativi complessi.
  • Velocità sincrona SBUSPLUS per il coordinamento degli assi
  • Scheda memoria CFast per l’applicazione firmware e per i dati di utilizzo. Questo permette la sostituzione rapida delle unità.

Dati tecnici

  • Microprocessore Intel Core2Duo 2.2 GHz
  • 1x Gigabit Ethernet (10/100 BaseT) per ingegnerizzazione oppure TCP/IP e UDP via IEC 61131-3
  • 1x Interfaccia Ethernet per SBusPlus
  • Memoria programma 16 MB + memoria dati 64 MB
  • Variabili retain 32 kB + variabili di sistema 24 kB (retain)
  • Task a corsa libera, 8 task ciclici (1-10 000 ms)
  • Scheda di memoria leggibile da PC per firmware e programma applicativo
  • Interfaccia CAN come opzione OSC71B

Sistema operativo

Ampliamento per Windows 7 Embedded

Se desiderate ampliare il sistema operativo Windows 7 Embedded, dovete inserire una seconda scheda memoria CFast. In questo modo il vostro MOVI-PLC® power diventa un controller automazione ad alta efficienza per High End Motion-Control, Logic Control e visualizzazione.

Con il sistema operativo opzionale Windows potete simulare in 3D le sequenze di movimento in modo fluido e realistico. Varie porte USB permettono il collegamento di periferiche come le tastiere, il mouse e la stampante. Attraverso una porta DVI potete anche collegare un monitor esterno. Con potete integrare perfettamente il vostro Motion Controller. Insieme al software operativo HMI-Builder.PRO con svariate funzioni HMI (interfaccia uomo-macchina) potete migliorare sensibilmente la sicurezza di esercizio e ridurre i costi di sviluppo.

Volete installare altri programmi Windows con l’impianto in funzione oppure combattete con il Windows Bluescreen? Nessun problema perché tutto questo non ha alcun impatto sul controllo dei macchinari. Grazie alla nuovissima tecnologia Hypervisor, Windows 7 non ha alcun influsso sul comportamento in tempo reale del sistema operativo.

  • Soluzioni di visualizzazioni basate sul controller con MOVI-PLC®power
  • Utilizzo delle funzioni standard di Windows grazie ad un secondo sistema operativo per MOVI-PLC® power
  • Soluzioni di visualizzazione tramite pannello con il monitor industriale OPT71C

Memorizzazione e gestione centrale dei dati

  • Memorizzazione centrale dei dati
  • Ingegnerizzazione
  • Condition Monitoring
  • Raccolta dati di esercizio

HMI-Builder.PRO Runtime

Visualizzazione basata sul controller

  • per la realizzazione di soluzioni di visualizzazione su sistema operativo Windows con MOVI-PLC® power.
  • Strumento di visualizzazione: monitor industriale OPT71B da 12 oppure 15 pollici
  • Collegamento con DVI e USB (Touchscreen) possibile
