I trasportatori a piastre sono in grado di movimentare materiali pesanti, grossolani, con bordi acuti e caldi. Insieme ai nostri riduttori industriali, garantiscono una grande affidabilità ed un’enorme sicurezza di esercizio.
Riduttori industriali con coppia elevata per trasportatori a piastre.
I trasportatori a piastre movimentano materiali che per la loro consistenza o dimensioni potrebbero danneggiare i normali trasportatori a nastro. I carichi movimentati oscillano molto e raggiungono spesso la portata massima. Questo si riduce al passaggio del materiale al macchinario successivo e ritorna ad un valore alto con la carica successiva.
Le enormi oscillazioni di coppia e le grandi vibrazioni dell’impianto mettono a dura prova la tecnica di azionamento. I componenti utilizzati devono essere affidabili e disponibili velocemente. In questo modo vengono ridotti al minimo i tempi di inattività e si aumenta sensibilmente il ciclo di vita dell’impianto.
Riduttori industriali per applicazioni pesanti
I trasportatori a piastre con i riduttori industriali si trovano normalmente alla fine dei trasportatori a nastro e azionano lì le estremità dell’albero. Normalmente il controllo viene svolto dal convertitore di frequenza.
La tecnica di azionamento usata principalmente per questo tipo di applicazioni include un riduttore epicicloidale con albero cavo e una rondella riducibile. Inoltre, è presente un braccio di reazione sul lato azionamento della flangia della carcassa del riduttore epicicloidale. Naturalmente tutti i componenti devono essere in grado di resistere perfettamente alle condizioni estreme dall’ambiente di lavoro.
SEW sviluppa soluzioni di azionamento sempre in linea con le vostre esigenze specifiche. Approfittate anche voi del nostro know-how e della nostra lunga esperienza come produttore leader di riduttori industriali.
Lasciatevi consigliare!
- I nostri esperti conoscono a fondo il vostro settore e le sue particolarità
- Con la nostra rete mondiale siamo sempre a vostra disposizione.
- Abbiamo il know-how e i mezzi per consigliarvi in modo ottimale.
I vostri vantaggi
-
Ampliamento individuale
grazie all’ampia gamma di accessori e opzioni. -
Disponibilità veloce
grazie alla rete mondiale di Drive Technology Center di SEW-EURODRIVE. -
Know-how globale
grazie all’installazione di numerose applicazioni in tutto il mondo e in diverse industrie e settori.
Le nostre soluzioni di azionamento per i trasportatori a piastre
Soluzioni di azionamento per trasportatori a piastre di dimensioni medie
Riduttori industriali con trasportatori a piastre compatte
I riduttori industriali compatti della serie P con una potenza ottimale offre un’ampia gamma di opzioni per i trasportatori a piastre. Il nostro sistema modulare con unità di azionamento dotata di motoriduttore e riduttore epicicloidale garantisce un’elevata flessibilità di coppia e di rapporto di riduzione. In questo modo siamo in grado di creare i presupposti ideali per una sicurezza di esercizio massima.
Caratteristiche, vantaggi e dati tecnici
Caratteristiche
Riduttori epicicloidali della serie P:
- possono generare una coppia elevata
- convincono per la loro compattezza
- offrono un’ottima rigidità alla torsione
- dispongono di un sistema di tenuta (Taconite) per ambienti polverosi
- permettono il controllo della temperatura dell’olio
Maggiori informazioni sui riduttori industriali della serie P
Motoriduttori standard:
- offrono grandi alternative sul lato azionamento
- sono disponibili per un’ampia gamma di rapporti di riduzione
- sono combinabili con le versioni a ingranaggio cilindrico o a coppia conica dei riduttori epicicloidali
Vantaggi
- unità perfettamente sintonizzate fra di loro: riduttore e motore
- ampia gamma di opzioni con il sistema modulare della SEW-EURODRIVE
- forma costruttiva compatta e corta poiché non sono richiesti giunto e flangia adattatore
- rapporto ottimale qualità prezzo e brevi tempi di consegna grazie alle unità standard
Dati tecnici
| Grandezza riduttore | Motore IE3 | Coppia nominale kNm |
Gamma di rapporti di riduzione i |
|---|---|---|---|
PHF002 KF77 |
DRP 132MC4 |
24 | 140 – 619 |
PHF012 KF87 |
DRP 160MC4 |
23 | 291 – 683 |
PHF022 KF97 |
DRP 180ML4 |
51 | 241 – 543 |
PHF032 KF97 |
DRP 200L4 |
69 | 241 – 543 |
PHF042 KF107 |
DRP 225S4 |
100 | 341 – 547 |
PHF052 KF127 |
DRP 225M4 |
124 | 341 – 563 |
PHF062 KF127 |
DRP 225M4 |
185 | 421 – 830 |
PHF072 KF127 |
DRP 225M4 |
245 | 677 – 1 195 |
PHF082 KF157 |
DRP 225M4 |
359 | 899 – 1 756 |
PHF092 KF167 |
DRP 315K4 |
423 | 405 – 915 |
PHF102 KF187 |
DRP 315M4 |
500 | 341 – 660 |
Soluzioni di azionamento per grandi trasportatori a piastre
Riduttori industriali con riduttori epicicloidali a coppia elevata
I riduttori P-X vantano un rendimento termico eccezionale e rappresentano la soluzione ideale per applicazioni con coppie medie ed alte. Con questi riduttori industriali vi offriamo coppie elevate per grandi impianti di trasporto. Anche in condizioni particolarmente difficili i nostri riduttori garantiscono un’elevata sicurezza di esercizio. In questo modo andrete sempre sul sicuro.

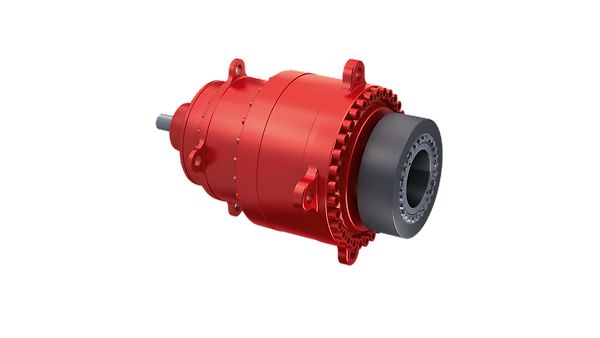

Con la serie XP avrete a disposizione riduttori epicicloidali di elevatissima potenza che sono disponibili con un’ampia gamma di opzioni aggiuntive. In questo modo possono essere adattate perfettamente a qualsiasi tipo di esigenza.
Caratteristiche
- Trasmissione grandi coppie
- Adatto per potenza motore elevata
- Ampia gamma di rapporti di riduzione
- Sistema di raffreddamento variabile
- Diversi tipi di giunti
- Rapporto di riduzione di i = 14 – 500 (Serie XP e riduttori P-X)
- Coppia da 500 kNm fino a 5 200 kNm (Serie XP)
- Coppia fino a 500 kNm (riduttore P-X)
Campi di applicazione
- Tecnica di trasporto materiali sfusi
- impianti di trasporto per l’industria dei materiali da costruzione e delle materie prime
