MOVITRANS® line – Sistema di trasferimento di energia senza contatto per lunghi tracciati

Per percorrere lunghe distanze in maniera rapida e flessibile facendo a meno di lunghi nastri trasportatori, le tecnologie di movimentazione mobili sono fondamentali. Con il sistema MOVITRANS® si evita l'utilizzo di sistemi di alimentazione ad avvolgicavo o con blindosbarre che comportano la posa di conduttori ingombranti e una regolare manutenzione o installazioni fisse a pavimento.

Pianificazione e gestione flessibile del trasferimento di energia

MOVITRANS® line – Il trasferimento di energia senza contatto!
MOVITRANS® line – Il trasferimento di energia senza contatto!
MOVITRANS® line – Il trasferimento di energia senza contatto!

MOVITRANS® line garantisce un trasferimento di energia ottimale, anche su lunghe distanze. Si tratta di un sistema senza contatto, silenzioso, non soggetto a usura e che richiede una ridotta manutenzione. Manca lo spazio per un quadro elettrico? Con il sistema MOVITRANS® line è possibile risparmiare tempo e spazio. Particolarmente apprezzato nel settore alimentare è installato sotto-pavimento consentendo il lavaggio delle superfici. L’assenza di contatti striscianti evita la presenza di sostanze inquinanti per il cibo. Questo sistema è sicuro per gli operatori e funzionale per le macchine.

Con MOVITRANS® line, infatti, la presa di corrente è per così dire "mobile". L'energia viene trasferita senza contatto attraverso un'intercapedine d'aria, che permette un collegamento elettromagnetico non soggetto a usura e a ridotta manutenzione. Questo sistema di alimentazione senza contatto consente di raggiungere velocità elevate, superiori a 10 m/s.

La nostra tecnologia MOVITRANS® sfrutta il principio dell'alimentazione attraverso l’induzione elettromagnetica. L'energia elettrica viene trasferita in modo continuo lungo il percorso attraverso un cavo di linea caratterizzato da un'installazione estremamente semplice e flessibile e che può essere facilmente riposizionato in caso di modifiche o aggiunte successive all'impianto.

MOVITRANS® line ti porta lontano

  • Features Caratteristiche
  • MOVITRANS® line icon Disconnessione sicura
  • Aree di applicazione Aree di applicazione
  • Componenti fissi Componenti fissi
  • Componenti mobili Componenti mobili
  • Certifications/conformity Certificazioni, conformità

Caratteristiche

Soluzione completa e indipendente dalle unità

  • La tecnologia si basa sul principio del trasferimento induttivo di energia.
  • L'energia elettrica viene trasferita in modo continuo lungo il percorso attraverso un apposito cavo di linea con installazione flessibile.
  • Con il nuovo sistema a cavo "piatto", non sono necessari lunghi interventi di fresatura e resinatura sul pavimento.
  • Il collegamento elettromagnetico avviene attraverso un'intercapedine d'aria, un processo che richiede poca manutenzione e non è soggetto a usura.
  • Il trasferimento di energia senza contatto non produce emissioni ed è resistente alla contaminazione da fonti esterne.
  • Il semplice principio di funzionamento offre notevoli vantaggi pratici per l'utilizzo del sistema.
  • I complessi e ingombranti sistemi ad avvolgicavo, con blindosbarra e le installazioni fisse a pavimento vengono superati.

Disconnessione sicura

SAFS:
Disconnessione sicura dell'alimentazione

Per evitare che gli operatori siano esposti a campi elettromagnetici invisibili, la nostra tecnologia MOVITRANS® si avvale dell'esclusiva funzione di sicurezza "SAFS". L'abbreviazione sta per Safe AC Field Stop (AC = corrente alternata). Questa funzione può essere utilizzata in modo efficace, ad esempio quando il cavo di linea non deve irradiare o per la manutenzione dei veicoli.

SAFS garantisce la disattivazione sicura del campo magnetico se non sono presenti veicoli mobili da caricare sul percorso o se non sono attualmente in uso. La funzione SAFS è conforme alla normativa ISO 13849 Performance Level d (PL d) e alla normativa IEC 61800-5-2 per i sistemi di azionamento.

Aree di applicazione

Sistema ideale per la movimentazione flessibile dei materiali, in tutti i settori:

  • Sistemi di trasporto a pavimento
  • Sistemi monorotaia elettrificati (EMS)
  • Sollevatori o navette
  • Sistemi mobili
  • Sistemi di trasferimento dei pallet
  • Sistemi di stoccaggio e prelievo
  • Navette con tavole elevabili
  • Sistemi di trasporto in centri logistici

Componenti fissi

Frequenza di lavoro a 25 kHz o 50 kHz

Unità di alimentazione decentralizzata TES31A

Unità di alimentazione decentralizzata TES31A

  • Non è necessario un quadro elettrico
  • Frequenza di lavoro: 25 kHz
    Potenza: 8 kW - 16 kW (fino a 45 kW in collegamento parallelo)
  • Frequenza di lavoro: 50 kHz
    Potenza: 8 kW - 14 kW (fino a 28 kW in collegamento parallelo)
  • Tensione di rete U: 380 V - 500 V +- 10%
  • Grado di protezione: IP54
  • Tutti i collegamenti dell'unità per gli ingressi e le uscite sono progettati utilizzando connettori a spina.
Scatola di compensazione TCS31A

Scatola di compensazione TCS31A

  • Compensazione precisa dell'induttanza di linea con software intuitivo a supporto
  • Grado di protezione: IP65
Cavo a cuneo TLS

Cavo piatto tipo TLS

  • Può essere installato nel pavimento o in superficie
  • Cavo di linea con design specifico a forma piatta, adatto per correnti fino a 60 A
  • Sezione trasversale: 3 × 3 mm2 fino a 60 A
  • Il cavo piatto viene inserito a pressione nelle cavità ricavate lungo il percorso.
Cavo circolare TLS

Cavo circolare TLS

  • Cavo a media frequenza con doppia guaina per la posa a pavimento
  • Sezione trasversale:
    • 2 x 8 mm2 fino a 60 A
    • 25 mm2 fino a 60 A o fino a 85 A
    • 41 mm2 per 85 A
  • I cavi di forma circolare sono inseriti in scanalature e sigillati con una resina epossidica.

Componenti mobili

Pick-up TDM90E

Pick-up TDM90E

  • Con uscita a tensione continua e accumulatore di energia
  • 1,4 kW / 350 V DC
  • Possibilità di collegamento in serie e in parallelo
  • Grado di protezione: IP65
  • Adatto anche per uso esterno fino a -25 °C
MOVI-DPS® (Drive Power Solution) accumulatore di energia EKV

MOVI-DPS® (Drive Power Solution) accumulatore di energia EKV

  • Unità di accumulo
  • Accumulo di energia per compensazione dei picchi di carico mediante condensatori a doppio strato
  • Assorbimento e rilascio di energia rapidi e diretti
  • Possibilità di un elevato numero di cicli di carica
  • È possibile collegare moduli di accumulo con celle da 100-F o 350-F.
  • È possibile collegare un cavo di segnale aggiuntivo per monitorare la tensione e la temperatura dell'accumulatore.
Pick-up piatto THM10E

Pick-up piatto THM10E

  • Potenza: 1,5 kW
  • Grado di protezione: IP65
  • Adatto anche per uso esterno fino a -25 °C
Pick-up a U THM10C

Pick-up a U THM10C

  • Potenza nominale: 0,8 kW
  • Potenza di picco: 0,9 kW
  • Grado di protezione: IP65
  • Adatto anche per l'uso fino a 0 °C
Convertitore mobile TPM12B

Convertitore mobile TPM12B

  • Potenza di uscita nominale:
    • Quando sono collegate quattro unità THM10C: max. 3,6 kW
    • Quando sono collegate due unità THM10E: max. 3,0 kW
  • Tensione di uscita: 500 V DC
  • Tensione di uscita aggiuntiva: 24 V, max. 2 A
  • Grado di protezione: IP65
  • Adatto anche per uso esterno fino a -25 °C

Certificazioni, conformità

Per tutti i componenti MOVITRANS® line elencati:

  • CE (Europa)
  • EAC (Armenia, Bielorussia, Kazakistan, Kirghizistan, Russia)
  • Certificazione UL (USA e Canada)
  • UKCA (Gran Bretagna)

Un risparmio di costi - sugli investimenti, sulla messa in servizio e sul funzionamento

In definitiva, il sistema di alimentazione senza contatto MOVITRANS® line è la scelta ideale per ridurre i costi e aumentare la produttività.

Inoltre, il nostro software di progettazione rende estremamente semplice la messa in servizio e l'utilizzo della tecnologia senza contatto MOVITRANS®.

Tutti i benefici

  • Layout flessibile del percorso

    Grazie all'innovativo sistema con cavo piatto, semplice da adattare in qualsiasi momento.
  • Elevata versatilità

    Grazie alla sua modularità, il sistema MOVITRANS® line può essere adeguato con facilità in funzione delle modifiche e delle esigenze dell'impianto.
  • Maggiore produttività

    MOVITRANS® line combina la massima affidabilità del sistema con un funzionamento non soggetto a usura e che richiede una manutenzione minima.
  • Riduzione dei costi di investimento

    I componenti esistenti possono essere utilizzati in modo versatile e adattarsi al layout del sistema.
  • Costi operativi ridotti e maggiore efficienza energetica

    MOVITRANS® line è semplice da utilizzare, riduce al minimo le spese di manutenzione a lungo termine ed è altamente efficiente grazie alle più recenti tecnologie per i componenti.
Material Handling ebook

Material Handling: le soluzioni per far fronte alle sfide dell'industria

Scopri come ottenere flessibilità, efficienza e rapidità di processo con la guida dedicata alle migliori soluzioni di Material Handling.

Caratteristiche del sistema

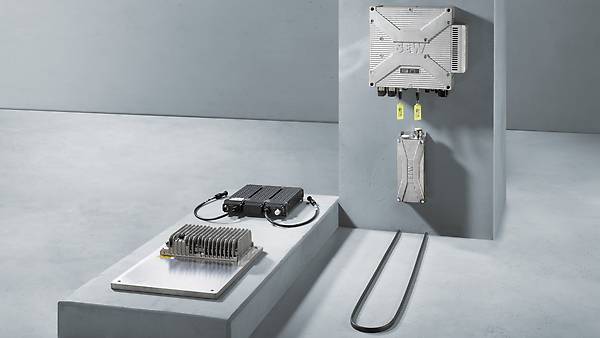

Il sistema MOVITRANS® line è costituito da componenti sia fissi che mobili. Questi possono essere integrati rapidamente e facilmente all'interno di sistemi di automazione esistenti. Il traferro nominale tra il cavo di linea e il pick-up è di 20 mm. Ciò consente un'elevata potenza di trasmissione anche in situazioni in cui il pick-up non si trovi sempre a una distanza costante dal cavo di linea.

Panoramica della tecnologia:

Foto SEW 1

  • Alloggiamento in alluminio compatto e robusto
  • Possibilità di montaggio diretto sul binario
  • Tutti i cavi di collegamento sono inseribili
  • Massima efficienza anche a carico parziale
  • Maggiore potenza elettrica per linea grazie al funzionamento in parallelo
  • Supporto software durante l'avvio e il funzionamento del sistema

2

  • Compensazione accurata dell'induttanza di linea mediante software, grazie alla semplice selezione della capacità con ponti di corrente inseribili
  • Robusto alloggiamento in alluminio
  • Montaggio diretto in prossimità dell'unità di alimentazione TES

3

  • Installazione aperta: Lungo il percorso vengono praticati appositi incavi nel pavimento e il cavo piatto viene inserito a pressione negli incavi.
  • Installazione con rivestimento: I cavi circolari vengono posizionati in scanalature lungo il percorso e queste scanalature vengono sigillate con una resina epossidica.

4

MOVI-DPS® (Drive Power Solution) accumulatore di energia EKV

  • Collegato in parallelo all'uscita del pick-up TDM
  • Sopperisce alle richieste di potenza di picco dell'applicazione o in caso di temporanea mancanza di alimentazione da traccia induttiva

5

  • Il pick-up regola la sua corrente di uscita e quindi la tensione di accumulo.
  • All'uscita del pick-up è necessario installare un accumulatore di energia EKV.
  • L'unità di accumulo di energia gestisce la potenza di picco e immagazzina l'energia di rigenerazione. Funge anche da riserva di energia in caso di interruzione del trasferimento di energia senza contatto.

Legenda

  1. 1
    Fissa: Unità di alimentazione decentralizzata
  2. 2
    Fissa: Scatola di compensazione TCS31A
  3. 3
    Fisso: Cavo circolare TLS-E o piatto TLS-K
  4. 4
    Mobile: Unità di accumulo di energia EKV
  5. 5
    Mobile: Pick-up TDM90E

Udo Marmann, Market Manager Drive Electronics, Decentralized Technology and Mechatronics:

"Il nostro sistema di accumulo di energia decentralizzato per MOVITRANS® line consente di adattare in qualsiasi momento i compiti intralogistici in base alle esigenze. La funzione di sicurezza funzionale Safe AC Field Stop, o SAFS, può essere combinata con controllori e sensori di sicurezza ed è quindi ideale per un funzionamento ottimizzato negli impianti industriali. SEW-EURODRIVE offre inoltre una serie di ulteriori componenti per sistemi di azionamento end-to-end, fino a soluzioni di automazione di fabbrica chiavi in mano."
