MOVITRANS®: sistema di trasferimento energia senza contatto con alimentatore decentralizzato in campo

Desiderate coprire grandi distanze senza lunghi nastri trasportatori, in modo rapido e quanto più possibile flessibile? In tal caso, non potete fare a meno della tecnologia di trasporto mobile. MOVITRANS® è il sistema di alimentazione di energia ideale: senza contatto, silenzioso e privo di usura. Non avete spazio per un quadro elettrico? Con il nuovo MOVITRANS® decentralizzato, risparmiate spazio e tempo.

Alimentazione di energia affidabile e senza contatto con MOVITRANS® – ora disponibile anche senza quadro elettrico

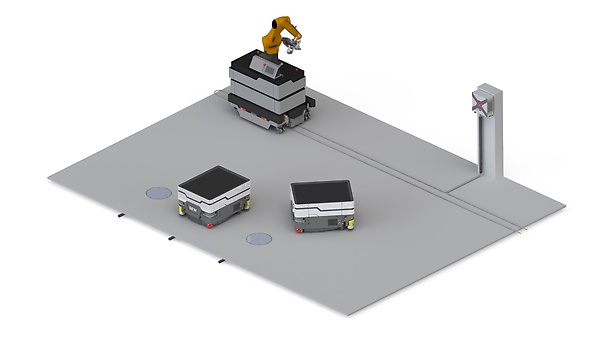

Grafica 3D: Veicoli di trasporto mobili alimentati induttivamente con energia elettrica: in modo flessibile tramite guida lineare o ricarica selettiva
Con un’installazione in campo ravvicinato, MOVITRANS® fornisce l'energia necessaria senza alcuna manutenzione
Con un’installazione in campo ravvicinato, MOVITRANS® fornisce l'energia necessaria senza alcuna manutenzione

In molti impianti di produzione, macchine e impianti devono essere collegati tra loro per lunghi tratti di traslazione. In passato, per questo compito erano necessari nastri trasportatori costosi e ad alta manutenzione o veicoli guidati da personale. Oggi, i sistemi di trasporto mobili sono in grado di colmare facilmente tali distanze.

Quando il materiale di stoccaggio e le merci devono essere trasportati per lunghe distanze da A a B nel modo più rapido e pulito possibile, il nostro MOVITRANS® è il sistema di approvvigionamento energetico perfetto per i veicoli senza conducente. Ciò vale anche per le aree sensibili alla contaminazione, nelle quali devono essere evitate le contaminazioni causate dal trasferimento di energia.

La soluzione: Con MOVITRANS® la presa è praticamente integrata. Il trasferimento di energia avviene senza contatto tramite un traferro, il che rende l'accoppiamento elettromagnetico completamente esente da manutenzione e usura. Questa alimentazione di energia senza contatto consente velocità elevate, superiori a 10 m/s.

Tutto ciò funziona secondo il principio del trasferimento di energia induttivo. In questo caso, l’energia elettrica viene trasferita senza contatto tramite un conduttore fisso o in modo stazionario su un punto di interruzione tramite una piastra magnetica (piastra di ricarica) ad una o più utenze mobili. I dispendiosi e ingombranti sistemi di portacavi e rotaie conduttrici appartengono al passato.

Riduzione dei costi nella fase di investimento, messa in servizio e funzionamento

Nel complesso, il trasferimento di energia decentralizzato senza contatto MOVITRANS® è la scelta ideale se si desidera mantenere bassi i costi e aumentare la propria produttività:

  • Riduzione dei tempi di installazione e messa in servizio grazie alla facilità di gestione e alle mancate installazioni dei quadri elettrici
  • Riduzione significativa dei costi di investimento, poiché è possibile riutilizzare la maggior parte dei componenti esistenti se il vostro stabilimento e il design dell’impianto vengono modificati. Così non vi è alcuna necessità di nuovi investimenti.
  • Risparmio sui costi grazie all'elevata efficienza energetica: La combinazione di tecnologie all'avanguardia in materia di componenti e i brevi percorsi di distribuzione dell’energia per la ricarica lineare o selettiva garantiscono un funzionamento dell'impianto estremamente efficiente
  • Riduzione a lungo termine dei costi di manutenzione,, in quanto MOVITRANS® aumenta la disponibilità dell'impianto.

Non da ultimo, il nostro Software di ingegnerizzazione MOVITOOLS® MotionStudio software di ingegnerizzazione MOVITOOLS® MotionStudio semplifica notevolmente la messa in servizio e l'utilizzo della tecnologia decentralizzata e senza contatto MOVITRANS®.

Mettetevi in contatto con noi

  • I nostri esperti conoscono il vostro settore e le vostre esigenze
  • La nostra rete globale assicura la nostra presenza in loco in qualsiasi momento
  • Disponiamo delle conoscenze e degli strumenti per fornire consigli e supporto ottimali

I vostri vantaggi

  • Installazione più semplice

    poiché non è necessario alcun armadio elettrico per posizionare l'alimentazione e tutti gli ingressi/uscite sono a spina
  • Configurazione semplice

    con i suoi componenti di sistema, MOVITRANS® può essere facilmente adattato alle mutevoli attività e modifiche dell’impianto.
  • Aumento della produttività

    dato che MOVITRANS® offre la massima affidabilità di sistema, non è soggetto ad usura e non richiede manutenzione.
  • Aumento dell’efficienza energetica

    grazie a tecnologie all'avanguardia in materia di componenti e brevi percorsi di distribuzione dell’energia per la ricarica lineare o selettiva
  • Risparmio sui costi di investimento

    poiché i componenti esistenti sono per la maggior parte riutilizzabili in caso di modifica dello stabilimento o del design dell’impianto
  • Riduzione dei costi operativi

    perché MOVITRANS® è facile da gestire, aumenta l’utilizzabilità dell’impianto e minimizza i costi di manutenzione in modo duraturo.

Caratteristiche

Universale e indipendente dai singoli dispositivi

  • Questa tecnologia si basa sul principio del trasferimento induttivo di energia
  • L'energia elettrica viene trasferita dinamicamente da un conduttore fisso durante la corsa o in modo stazionario su un punto di interruzione tramite una piastra magnetica
  • L'accoppiamento elettromagnetico avviene tramite un traferro, non necessita di manutenzione e non è soggetto ad usura
  • Il trasferimento di energia senza contatto non causa alcuna contaminazione ed è inoltre resistente agli influssi esterni
  • Principio di funzionamento semplice, con notevoli vantaggi pratici nel funzionamento dell’impianto

Campi di applicazione

Scopo del sistema

MOVITRANS® è composto da componenti di sistema stazionari e mobili . Essi possono essere integrati facilmente e velocemente nei sistemi di automazione già esistenti.:

  • Se il cavo di linea o la piastra magnetica vengono posati sul pavimento, si utilizza un pick-up piatto.
  • Il traferro tra il cavo di linea e il pick-up può avere un’ampiezza fino a 20 mm. Ciò consente un’elevata potenza di trasmissione anche nei casi in cui il pick-up non sia posto sempre ad una distanza costante al di sopra del cavo di linea.
Foto SEW 1

Non è necessario alcun quadro elettrico

2

L’alimentazione elettrica viene fornita dinamicamente durante la corsa tramite conduttori fissi posati nel terreno

3

L’alimentazione elettrica viene fornita in modo stazionario su un punto di interruzione tramite una piastra magnetica integrata nel pavimento (ricarica selettiva)

Legenda

  1. 1
    Alimentazione decentralizzata TES
  2. 2
    Conduttore di linea su cavo a media frequenza TLS
  3. 3
    Piastra magnetica TFS

Componenti stazionari

Componenti di sistema per la parte stazionaria dell’impianto

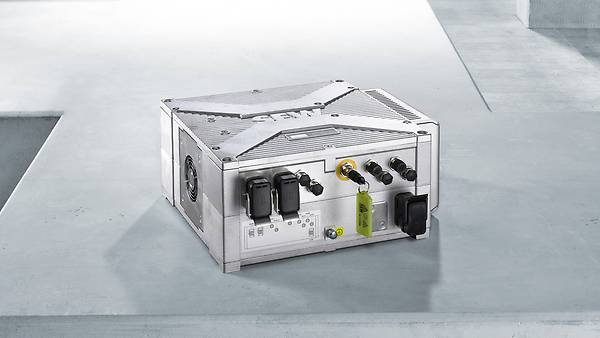

Alimentazione decentralizzata TES: box grigio con design X, ingressi e uscite del dispositivo in primo piano, fondo in cemento grigio
Convertitore stazionario TPS e modulo trasformatore TAS

Alimentazione decentralizzata TES

  • nessun quadro elettrico necessario
  • Potenza: da 3,2 kW a 16 kW
  • Tensione di rete URete: 230 V – 500 V +- 10%
  • Tipo di protezione: IP54
  • Tutti gli ingressi e le uscite del dispositivo sono progettati come connettori a innesto

Distributore di collegamento TVS

  • Tipo di protezione: IP65

Scatola di compensazione TCS

  • Tipo di protezione: IP65
  • compensa una lunghezza di percorso da 25 m a 30 m

Piastra magnetica TFS:

  • Collegamento diretto all’alimentazione decentralizzata TES
  • Dimensioni con telaio di montaggio: diametro 373, altezza 77 mm

Cavo per media frequenza TLS posa a terra

  • Cavo con doppia guaina
  • Sezione del cavo: 25 mm2, 41 mm2

Componenti di installazione per conduzione cavo di linea TIS

  • Supporto per il listello profilato
  • Listello profilato rigido o flessibile
  • Cavo per media frequenza TLS sezione del cavo 8 mm2 inserito nel listello profilato
  • Cavo di alimentazione TLS sezione del cavo 6 x 6 mm2 (non rappresentato in figura)

Componenti mobili

Componenti di sistema per le unità mobili di trasporto

Pick-up piatto THM10E
Pick-up piatto THM10E

Pick-up piatto THM10E

  • Potenza: 1,5 kW
  • Tipo di protezione: IP65




Pick-up a forma di U THM10C
Pick-up a forma di U THM10C

Pick-up a forma di U THM10C

  • Potenza nominale: 0,8 kW
  • Potenza di picco: 0,9 kW
  • Tipo di protezione: IP65


Convertitore mobile TPM12B
Convertitore mobile TPM12B

Convertitore mobile TPM12B

  • Potenza nominale di uscita:
    • con 4x THM10C connessi: max. 3,6 kW
    • con 2x THM10E connessi: max. 3,0 kW
  • Tensione di uscita: 500 VDC
  • Tensione di uscita addizionale: 24 V, max. 2 A
  • Tipo di protezione: IP65
Cavo di collegamento per uscita TPM12B
Cavo di collegamento per uscita TPM12B

Cavo di collegamento (cavo ibrido) per uscita TPM12B

  • Lato di ingresso con connettore a spina
  • Lato di uscita aperto con puntalini per il conduttore
