Servomotoriduttori ortogonali SPIROPLAN®

Precisione, dinamica e alta velocità: I nostri piccoli e leggeri servomotoriduttori ortogonali SPIROPLAN® offrono elevati profili di potenza per applicazioni con bassi livelli di coppia.

Soluzioni di servoazionamento a basso ingombro per i vostri profili speciali di impiego.

Servomotoriduttori ortogonali SPIROPLAN®

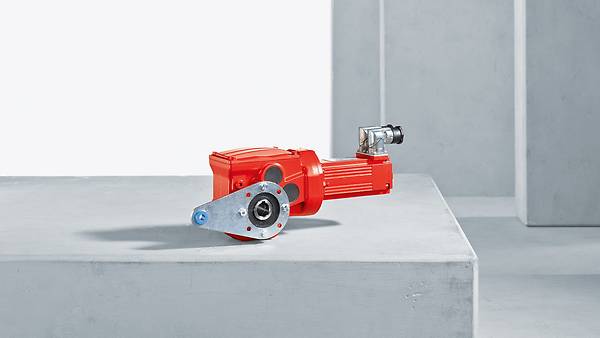

Servomotoriduttori ortogonali SPIROPLAN® W..CMP
Servomotoriduttori ortogonali SPIROPLAN® W..CMP

I nostri servomotoriduttori ortogonali SPIROPLAN® rappresentano una soluzione compatta convincente: sono piccoli e con basso peso specifico. Sono stati sviluppati appositamente per poter generare delle velocità elevate nei vostri impianti. La loro carcassa di alluminio leggera garantisce dinamicità e precisione.

Siamo in grado di offrirvi un’ampia gamma di varianti compatte e performanti per la pianificazione e realizzazione del vostro impianto. Per questo le possibilità di configurazione a disposizione dei riduttori SPIROPLAN® sono numerose, 5 taglie di riduttore e 7 taglie di motori della serie CMP...

Può essere raggiunta ancora più flessibilità grazie al basso peso e all’ampia gamma di varianti di azionamento. Lo gamma a disposizione per i vostri impianti comprende la versione con albero pieno con linguetta fino a quella con albero cavo con linguetta. Entrambe le opzioni sono disponibili anche nell’esecuzione con flangia.

I servomotoriduttori ortogonali SPIROPLAN® W..CMP... sono per voi dei veri tuttofare. Soprattutto quando avete bisogno di campi di coppia fino a 180 Nm.

Configurate il vostro prodotto in modo individuale

  • Informazioni dettagliate sulla vostra configurazione
  • Dati CAD e documentazione per la vostra configurazione
  • Possibilità diretta per la richiesta d’offerta o per l’ordine
Configurate adesso il prodotto

I vantaggi per voi

  • Precisione pura

    perché questo piccolo servoazionamento è scalabile e vanta tempi di reazione molto brevi.
  • Montaggio salvaspazio

    perché il motoriduttore ortogonale può essere integrato facilmente in qualsiasi architettura d’impianto.
  • Ampio numero di varianti

    perché il nostro sistema modulare della serie CMP offre motori di diverse dimensioni.

Caratteristiche

Riduttore ortogonale robusto

  • Riduttore ortogonale robusto:
    • ingranaggio SPIROPLAN® senza usura (combinazione acciaio contro acciaio) e particolare rapporto di riduzione
    • perdite per attrito ridotte, livello di efficienza meccanica ottimizzata, consumo energetico ridotto
    • marcia senza vibrazioni del riduttore
  • piccoli rapporti di riduzione permettono grandi potenze ed alte velocità del motore
  • carcassa di alluminio leggera
  • Montaggio
    • I fori posti alla stessa distanza e l’altezza asse sul lato piedi e sul lato frontale permettono diverse forme di montaggio
  • Montaggio di W10, W20, W30:
    • il riempimento olio indipendente dalla forma costruttiva permette in questi dimensioni tutti i tipi di montaggio senza intaccare le quantità di lubrificante
  • Esecuzioni realizzabili:
    • esecuzione con appoggio su piedi o flangia
    • esecuzione con flangia B5 oppure B14
    • albero pieno oppure albero cavo
    • Montaggio con adattatore
  • Montaggio motore asincrono
    • W10, W20, W30: Montaggio diretto al motore
    • W37, W47: Montaggio con flangia
  • Disponibili opzionalmente:
    • esecuzione MOVIMOT® Significa che il riduttore ortogonale è dotato di con convertitore di frequenza integrato
    • esecuzione MOVI-SWITCH® Significa che il riduttore ortogonale è dotato di funzione di commutazione e protezione integrata

Servomotore sincrono

  • Proprietà altamente dinamiche di tutta la serie CMP grazie alla particolare forma del rotore a inerzia ridotta e all’elevata sovraccaricabilità del motore
  • Costruzione efficiente e particolarmente compatta grazie alla moderna tecnologia di avvolgimento e dei magneti permanenti
  • Coppie di arresto da 0,5 Nm a 95 Nm
  • La variante opzionale CMPZ vanta un’inerzia aggiuntiva del rotore per tutte le applicazioni con momento d’inerzia elevato
  • alta livello di concentricità
  • Montaggio diretto del motore suriduttore della nostra gamma modulare

Dati tecnici

Motoriduttori ortogonali SPIROPLAN® serie W con motore CMP..

Chiudere la tabella
riduttori Motore
Dimensione riduttore Dimensioni Campo di coppia MaDyn
Nm
10 - -
20 - -
30 - -
37 40M – 71M 11 – 130
47 50S – 80S 16 – 215
Su questa pagina abbiamo archiviato per voi una tabella

Campi di applicazione

  • macchine da imballaggio
  • impianti per lo smistamento e confezionamento
  • trasportatori a nastro
  • cicli di avanzamento
