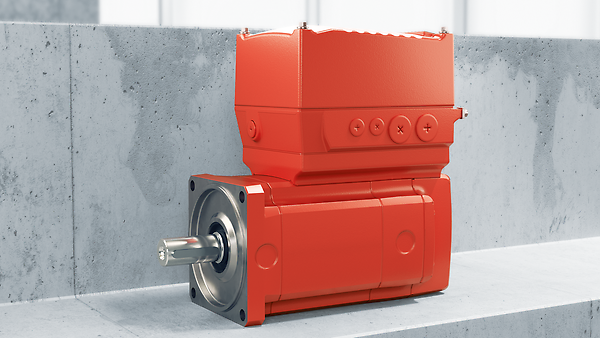

Unità di azionamento MOVIMOT® performance

MOVIMOT® performance è l’unità di azionamento in grado di garantirvi elevate performance ed estrema flessibilità, semplicità e rapidità di installazione nonché un ridotto numero di varianti, grazie alla combinazione del motore sincrono della serie CM3C.. ad alta efficienza energetica con l’inverter decentralizzato. MOVIMOT® performance può essere inoltre combinato con qualsiasi riduttore standard o servoriduttore ed è compatibile con tutti i protocolli standard basati su Ethernet.

Azionamento costituito da un motore asincrono con convertitore di frequenza decentralizzato integrato

Tecnologia di azionamento decentralizzata MOVI-C®
Unità di azionamento MOVIMOT® performance

Caricamento del video in corso...

Tecnologia di azionamento decentralizzata MOVI-C®

Unità di azionamento MOVIMOT® performance

MOVIMOT® performance è stato sviluppato sfruttando la modularità, la connettività e la flessibilità della piattaforma di automazione MOVI-C® di SEW-EURODRIVE, ampliando così le possibilità applicative della nostra tecnologia di azionamento decentralizzata.

Combinando il motore sincrono ad alta efficienza energetica della nuova serie CM3C.. con l'inverter decentralizzato integrato, l'unità di azionamento supera la classe di efficienza energetica del motore ≥ IE4 secondo IEC TS 60034-30-2.

MOVIMOT® performance rappresenta una soluzione modulare in quanto può essere combinata con tutti i nostri servoriduttori e con tutti i riduttori standard delle serie 7 e 9 per un uso più versatile e flessibile. L'integrazione end-to-end in varie topologie di automazione si ottiene utilizzando qualsiasi mezzo di comunicazione standard con altri componenti MOVI-C®.

Inoltre l'interfaccia digitale integrata MOVILINK® DDI permette la digitalizzazione della componente elettronico-meccanica, semplificando così l’impiantistica dei sistemi produttivi e la trasmissione dei dati di esercizio, freno e diagnostica al motore. Il risultato? Uno startup semplice e rapido.

Ma non solo.

I sistemi MOVIMOT® performance sono anche flessibili in quanto hanno una capacità di sovraccarico fino al 300% della coppia nominale: ciò consente di ottenere una riduzione del numero di varianti necessarie con conseguente ottimizzazione dei costi di gestione.

Infine grazie alla funzione opzionale di decelerazione elettrodinamica Dynastop® è possibile sostituire un freno meccanico, riducendo così i costi e minimizzando l'usura.

Lasciatevi consigliare!

  • I nostri esperti conoscono a fondo il vostro settore e le vostre esigenze
  • Grazie alla nostra presenza capillare siamo sempre a vostra disposizione
  • Abbiamo il know-how e i mezzi per consigliarvi

I vantaggi per voi

  • Soluzione end-to-end

    Grazie al portfolio MOVI-C®, che semplifica la scelta tra quadro elettrico e installazione decentralizzata.
  • Modularità

    Grazie alla compatibilità di MOVIMOT® performance con tutte le serie di riduttori standard SEW-EURODRIVE.
  • Installazione semplice e rapida

    Grazie ai connettori plug opzionali, un sezionatore di carico integrato opzionale e l'interfaccia digitale MOVILINK® DDI integrata.
  • Massima efficienza energetica

    Grazie alla combinazione di inverter con motori asincroni in classe di efficienza IE3 e una classe di efficienza di sistema IES2.
  • Infrastruttura di alimentazione elettrica ridotta

    Grazie ad una capacità di sovraccarico fino al 300% della coppia nominale.

Dati tecnici

Caratteristiche

  • Sistema modulare collaudato: motore asincrono, inverter decentralizzato e riduttore opzionale si combinano per creare un'unità di azionamento.
  • MOVILINK® DDI: l'interfaccia motore digitale che consente di risparmiare tempo prezioso eliminando l’avviamento manuale del motore.
  • MOVIKIT®: i moduli software che consentono di avere un'interfaccia di comunicazione standardizzata nel sistema di automazione modulare MOVI-C®.
  • Encoder per posizionamento e range di controllo esteso
    • Encoder monogiro / EZ2Z
    • Encoder multigiro / AZ2Z
  • Grado di protezione: Standard IP65 secondo EN 60529 Temperatura ambiente: da -25 ° C a +60 ° C
  • Capacità di sovraccarico fino al 300%
    • Previene il sovradimensionamento nel funzionamento statico
    • Riduce la dimensione installata dell'infrastruttura di fornitura necessaria
    • Evita il sovraccarico grazie ai meccanismi di sicurezza integrati
    • Riduce il numero di varianti necessarie in magazzino con conseguente ottimizzazione dei costi di gestione
  • Varianti di comunicazione / installazione:
    • DFC - Comunicazione diretta con bus di campo (PROFINET, EtherNet / IP TM , Modbus TCP, POWERLINK)
    • DSI - Installazione diretta del bus di sistema (EtherCAT® / SBus PLUS , EtherCAT® / CiA402)
    • DBC - Comunicazione binaria diretta
    • DAC - Comunicazione diretta AS-Interface Sicurezza funzionale
  • Funzione di sicurezza
    • STO (Safe Torque Off) integrata tramite terminale secondo IEC 61800- 5-2
    • Funzione di sicurezza STO integrata con SS1c tramite sistema di bus PROFIsafe (PROFINET) sicuro secondo IEC 61800-5-2, FSoE (EtherCAT® / SBus PLUS ). A partire dal 2022 anche CIP Safety (EtherNet / IP TM )
    • Livello di integrità della sicurezza 3 (SIL3) secondo EN 61800-5-2: 2017, EN 61508: 2010
    • PL e secondo EN ISO 13849-1: 2015
  • Certificazioni / conformità:
    • CE (Europa)
    • Approvazione UL (USA e Canada) / UkrSEPRO (Ucraina) / EAC (Russia, Bielorussia e Kazakistan)
  • Potenziale di risparmio energetico
    • Efficienza del motore secondo IEC 60034: corrisponde alla classe di efficienza energetica IE5 secondo IEC TS 60034-30-2
    • Efficienza del sistema di azionamento secondo IEC 61800-9-2 (Power Drive System): la classe di efficienza più elevata definita da IES2 a IEC 61800-9-2 per il sistema che combina motore ed elettronica

Dati tecnici

Serie /design

Chiudere la tabella
  CM3C80S CM3C80M
Taglia dell’inverter 2 A (0020) 2.5 A (0025) 3.2 A (0032) 4.0 A (0040) 4.0 A (0040) 5.5 A (0055)
Potenza nominale
kW
0.75 0.94 1.19 1.51 1.68 1.88
Coppia nominale
Nm
3.6 4.5 5.7 7.2 8 9
Capacità di sovraccarico
%
300 300 300 300 300 300
Efficienza del motore 89.1% ≙ IE5 90.0% ≙ IE5 90.4% ≙ IE5 87.6% ≙ IE5 87.9% ≙ IE5 88.4% ≙ IE5
Campo di regolazione della velocità
senza encoder
1:40 1:40 1:40 1:40 1:40 1:40
Campo di regolazione della velocità
con encoder
1:2000 1:2000 1:2000 1:2000 1:2000 1:2000
Massa (senza freno)
kg
14.19 14.19 14.19 14.64 17.03 17.03
Massa (con freno)
kg
22.87 22.87 22.87 23.32 25.71 25.71
Su questa pagina abbiamo archiviato per voi una tabella

Aree di applicazione e settori

MOVIMOT® performance è altamente flessibile e possiede una straordinaria capacità di sovraccarico, è ideale per tutte le applicazioni dinamiche come quelle di trasporto a più assi oppure applicazioni di sollevamento, nonché applicazioni di posizionamento, inoltre caratteristiche come l’alto grado di protezione, il funzionamento silenzioso senza ventola e la massima efficienza energetica, rendono il suo impiego ancora più versatile e vantaggioso.

Settori

Moritz Eble, product manager per la tecnologia di trasmissione decentralizzata:

"L' unità di azionamento MOVIMOT® performance crea nuovi e straordinari vantaggi per il cliente combinando il motore sincrono della serie CM3C .. con l'inverter decentralizzato. L'integrazione del motore digitale rende l'unità facile da usare e altamente flessibile adatto a ogni applicazione, inoltre l’integrazione di MOVIMOT® performance nel sistema di automazione modulare MOVI-C® non comporta alcun cambiamento in termini di utilizzo per i nostri clienti”.

VIDEO
Startup semplice e veloce con MOVILINK DDI
MOVILINK DDI

Caricamento del video in corso...

Startup semplice e veloce con MOVILINK DDI

Digital Motor Integration MOVILINK® DDI

L'interfaccia digitale integrata MOVILINK® DDI permette la digitalizzazione della componente elettronico-meccanica per uno startup semplice e rapido.
