Unità di azionamento MOVIGEAR® classic

  • Unità di azionamento MOVIGEAR® rossa su sfondo di cemento grigio

    Un concentrato di energia ad alta efficienza energetica

Siete interessati a un'unità di azionamento particolarmente efficiente? MOVIGEAR® classic offre la classe di rendimento motore IE5. Inoltre, l'unità di azionamento MOVIGEAR® classic con il suo nuovo Hygienic Design si configura come una soluzione ottimale per l'impiego in impianti con condizioni ambientali particolari.

Riduttore e motore sincrono a magneti permanenti

Unità di azionamento MOVIGEAR® classic
Unità di azionamento MOVIGEAR® classic

Caricamento del video in corso...

Unità di azionamento MOVIGEAR® classic

Unità di azionamento MOVIGEAR® classic design wet-area

L'unità di azionamento MOVIGEAR® classic è costituito da un motore sincrono a magneti permanenti e da un riduttore in una carcassa pressofusa in alluminio. Può essere combinato in modo intelligente con un convertitore di frequenza installato vicino al motore o nel quadro di comando. Questo assicura una flessibilità ottimale, proprio come richiesto dal vostro impianto:

  • unità di azionamento integrata composta da motore sincrono a magneti permanenti e riduttore
  • riduttori disponibili da 0,4 a 3,0 kW in tre grandezze
  • classe di efficienza energetica del motore IE5 a norma IEC TS 60034-30-2

MOVIGEAR® classic garantisce elevata efficienza energetica anche nella gamma di potenza inferiore. Ciò è possibile grazie alla nostra taglia più piccola, che è, ad esempio, ideale per l'uso in applicazioni di trasporto che richiedono basse coppie da 10 a 100 Nm.

L'unità di azionamento MOVIGEAR® classic è un concentrato di potenza in dimensioni compatte che garantisce la massima efficienza anche per basse potenze. Scoprite tutte le caratteristiche di MOVIGEAR® classic, ne sarete entusiasti!


Dati su MOVIGEAR® classic

  • MOVIGEAR classic rosso su sfondo di cemento grigio Caratteristiche e dati tecnici
  • Vantaggi e aree di applicazione
  • MOVIGEAR® in esecuzione stagna sotto un getto d'acqua Design
  • Integrazione digitale del motore e dei dati
  • Topologie
  • Etichette dei prodotti
  • Condizioni ambientali

Caratteristiche

  • Design integrato e compatto: motore sincrono a magneti permanenti e riduttore combinati in un'unica unità di azionamento
  • Posizione di montaggio universale /MU (M1, M2, M3, M4, M5, M6): in combinazione con dispositivo di compensazione della pressione sul riduttore /PG
  • Design ad albero cavo:
    • con linguetta
    • con accoppiamento TorqLOC®
  • Diametro alberi cavi:
    • MGF..1-DSM-C: 20 mm, 25 mm
    • MGF..2-DSM-C: 20 mm, 25 mm, 30 mm, 35 mm, 40 mm
    • MGF..4-DSM-C / MGF..4-DSM-C/XT: 30 mm, 35 mm, 40 mm
    • A seconda della grandezza del MOVIGEAR® e della versione degli alberi cavi, sono disponibili anche alberi in pollici (inch).
  • Capacità di sovraccarico: a seconda della progettazione del convertitore di frequenza, fino al 300%
  • Potenziale di risparmio energetico: il rendimento del motore corrisponde alla classe di risparmio energetico IE5 secondo la norma IEC TS 60034-30-2
  • Tensione di sistema: 400 V

Estratto Dati tecnici

Chiudere la tabella
  Serie/versione
  MGF..1-DSM-C MGF..2-DSM-C* MGF..4-DSM-C* MGF..4-DSM-C/XT*
Peso
kg
8 14 25 27
Classe di coppia
Nm
100 200 400 400 con coppia continua estesa
Potenza nominale
kW
0,4 0,9 2,1 3
Campo di velocità di uscita
giri/min
35,7 – 555 36,2 – 593 35,4 – 566 35,4 – 566
Tensione di sistema
V
400 V 400 V 400 V 400 V
Diametro alberi cavi
mm
20 / 25 20 / 25 / 30 / 35 / 40 30 / 35 / 40 30 / 35 / 40
  1. * in fase di preparazione
Su questa pagina abbiamo archiviato per voi una tabella

I vostri vantaggi

  • Continuità
    perché si può passare dall'installazione da quadro all'installazione decentralizzata a seconda delle esigenze
  • Modularità
    poiché il sistema elettronico di azionamento è identico per tutte le famiglie di prodotti
  • Installazione semplice
    sia lato alimentazione che installazioni decentralizzate grazie all'integrazione digitale del motore (tecnologia a cavo singolo)
  • Efficienza energetica elevata
    grazie all'unità di azionamento che ora soddisfa già la classe di rendimento motore IE5
  • Trattamento superficiale anticorrosione ottimale
    grazie al nuovo design wet-area e alla classe di protezione IP66

MOVIGEAR® classic è altamente versatile

Impianti di trasporto orizzontali (con o senza design wet-area)

  • Intralogistica
  • Logistica dei pacchi
  • Industria alimentare e delle bevande
  • Industria automobilistica
  • Nastri trasportatori per bagagli negli aeroporti

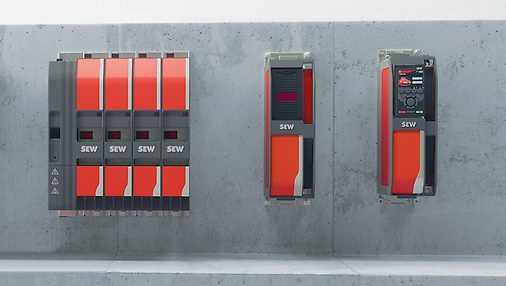

All'interno della nuova piattaforma di automazione modulare MOVI-C® troverete il convertitore di frequenza adatto a voi: L'unità di azionamento MOVIGEAR® classic può essere abbinata al convertitore di frequenza standard MOVITRAC® advanced o al convertitore di frequenza decentralizzato MOVIMOT® flexible.

MOVIGEAR® classic con il nuovo design wet-area /WA

Questo design è particolarmente adatto per applicazioni in aree con pulizia regolare o lubrificazione a umido e aree sensibili come ad esempio nell'industria alimentare e delle bevande.

Componenti unità con design wet-area /WA:

  • Albero di uscita, viti e valvola di sfiato in acciaio inossidabile
  • Grado di protezione IP66
  • Protezione superficiale HCP200 in quattro colori: bianco papiro, blu oltremare, bianco alluminio e nero assoluto
  • Protezione superficiale con certificazione FDA HCP200F in due colori: bianco papiro e nero assoluto
  • Raccordo di compensazione della pressione /PE
  • Cuffia per l'albero di uscita (lato B)

La tabella seguente mostra le aree di applicazione dei diversi modelli (design) con indicazione dei requisiti di base.

Chiudere la tabella
Requisiti Applicazioni di trasporto standard Applicazioni di trasporto in aree con pulizia regolare o lubrificazione a umido
Requisiti del sistema di azionamento/superficie -

  • Pulizia regolare e/o lubrificazione a umido
  • Alto livello di resistenza chimica
  • Contatto indiretto con gli articoli trasportati come i prodotti alimentari

Classe di protezione richiesta IP65 IP66
Applicazioni di destinazione ad es. logistica, automotive ad es. industria delle bevande, panetterie, mulini
Design dell'azionamento Standard Design wet-area / WA
Su questa pagina abbiamo archiviato per voi una tabella

Integrazione digitale del motore e dei dati

Tecnologia a cavo singolo per alimentazione e trasmissione dati con encoder digitale per motori sincroni e asincroni

Un solo cavo ibrido è sufficiente per lo scambio dei dati tra convertitore di frequenza e motore. L'interfaccia dati digitale MOVILINK® DDI trasmette i dati relativi a potenza, freni e diagnostica al motore.

Topologie

MOVIGEAR® classic può essere utilizzato per il trasporto di materiale (automazione ad un solo asse) e per attività di trasporto complesse (automazione modulare). A prescindere che il vostro impianto è controllato tramite Motion Control, EtherCAT® o POWERLINK.

MOVI-C® supporta qualsiasi architettura di installazione.

Certificazioni / Conformità

  • Certificazioni specifiche del paese
  • CE (Europa)
  • CMIM (Marocco)
  • EAC (Russia, Bielorussia, Kazakistan)
  • RCM (Australia)
  • UA.TR (Ucraina)
  • Approvazione UL (USA e Canada)

Condizioni ambientali

  • Tipo di protezione: IP65 standard secondo la norma EN 60529, design wet-area con IP66
  • Su richiesta, disponibile anche con design wet-area /WA:
    • Albero di uscita, viti e valvola di sfiato in acciaio inossidabile
    • Grado di protezione IP66
    • Protezione superficiale HCP200 in quattro colori: bianco papiro, blu oltremare, bianco alluminio e nero assoluto
    • Protezione superficiale con certificazione FDA HCP200F in due colori: bianco papiro e nero
    • Raccordo di compensazione della pressione /PE nell'azionamento
    • Cuffia per l'albero di uscita sul lato B
  • Temperatura ambiente: da -25 °C a +60 °C

Pronto all'uso, per la vostra applicazione:

Unità di azionamento MOVIGEAR® classic

Foto SEW

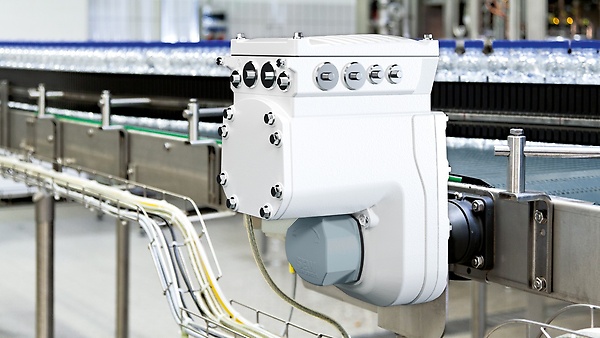

Unità di azionamento MOVIGEAR® classic nell'industria delle bevande
Unità di azionamento MOVIGEAR® classic nell'industria delle bevande

L'unità di azionamento MOVIGEAR® classic della nostra piattaforma di automazione modulare MOVI-C® combina un motore sincrono a magneti permanenti e un riduttore ad assi paralleli altamente efficiente in una carcassa pressofusa compatta in alluminio. Può essere utilizzato sia vicino al motore che integrato sul motore. Forniamo standard elevati in termini di efficienza economica e funzionalità.

Avete necessità di maggiore versatilità per le vostre applicazioni?

La nostra unità di azionamento MOVIGEAR® performance è particolarmente indicata per applicazioni di trasporto dinamico.

I vantaggi per voi

  • Alto potenziale di risparmio energetico grazie alla tecnologia del motore IE5
  • Estremamente compatto grazie alla completa integrazione di riduttore, motore e convertitore di frequenza
  • Ampia gamma di applicazioni tramite gli encoder motore opzionali
  • Funzionamento senza ventola per una piacevole atmosfera di lavoro
