Unità di azionamento MOVIMOT® performance

  • Unità di azionamento MOVIMOT® performance

    Specialista del sovraccarico: la dinamica applicata alla qualità di controllo

Capacità di sovraccarico, efficienza e silenziosità: l'unità di azionamento MOVIMOT® performance combina il motore sincrono altamente dinamico della serie CM3C.. con il collaudato convertitore di frequenza decentralizzato per formare un'unità di azionamento compatta. MOVIMOT® performance può essere combinato in modo flessibile con qualsiasi riduttore standard o servoriduttore e funzionare su tutte le comuni infrastrutture basate su Ethernet.

Unità di azionamento con convertitore di frequenza

Avvio rapido e semplice, indipendente dal sistema bus selezionato, con la massima flessibilità. Soddisfiamo ogni tipo di esigenza grazie al nostro sistema di automazione modulare MOVI-C®
Il sistema di automazione modulare decentralizzato MOVI-C®

Caricamento del video in corso...

Avvio rapido e semplice, indipendente dal sistema bus selezionato, con la massima flessibilità. Soddisfiamo ogni tipo di esigenza grazie al nostro sistema di automazione modulare MOVI-C®

Unità di azionamento MOVIMOT® performance

MOVIMOT® performance completa la gamma di prodotti MOVI-C®esistente in termini di funzionalità e consistenza, ampliando così le possibilità di applicazione della nostra tecnologia degli azionamenti decentralizzata, che dimostra da decenni la sua validità.

L'unità di azionamento MOVIMOT® performance è costituita da un convertitore di frequenza decentralizzato e da un motore sincrono a magneti permanenti della serie CM3C..

Grazie alla combinazione del motore sincrono ad alta efficienza energetica della serie CM3C.. e del convertitore di frequenza decentralizzato integrato, l'unità di azionamento assicura il massimo rendimento del sistema IES2 secondo la norma IEC 61800-9-2.

Grazie all'interfaccia digitale integrata, è possibile una messa in servizio rapida, facile e agevole, anche con la più ampia gamma di opzioni di motoriduttori.


Dati su MOVIMOT® performance

  • Caratteristiche e dati tecnici
  • Vantaggi e aree di applicazione
  • Comunicazione
  • Integrazione digitale del motore e dei dati
  • Moduli software MOVIKIT®
  • Sicurezza funzionale
  • Altre opzioni
  • Topologie
  • Etichette dei prodotti
  • Condizioni ambientali

Caratteristiche

  • Sistema modulare collaudato: motore sincrono, convertitore di frequenza decentralizzato e riduttore opzionale combinati in un'unica unità di azionamento
  • Tipo di riduttore:
    • può essere combinato con tutti i riduttori standard della serie 7 e 9
    • può essere combinato con servoriduttori a coppia conica
  • Tipo di freno:
    • disponibile con freno BZ3
    • opzionalmente con sblocco manuale a ritorno automatico
    • I motori autofrenanti possono assorbire l'energia rigenerativa e quindi evitare le resistenze di frenatura interne
  • MOVILINK® DDI: l'interfaccia motore digitale che rende non più necessaria la messa in funzione manuale del motore facendo risparmiare tempo.
  • MOVIKIT®: i moduli software che forniscono un'interfaccia di comunicazione standardizzata nel sistema modulare di automazione MOVI-C®.
  • Campo variazione di velocità:
    • 1:40 (senza encoder)
    • 1:2000 (con encoder)
  • Tensione di collegamento:380 V - 500 V a 50/60 Hz (disponibile anche come versione di rete IT)
  • La capacità di sovraccarico fino al 300%
    • previene il sovradimensionamento nel funzionamento statico
    • riduce le dimensioni di installazione dell’infrastruttura di alimentazione necessaria
    • evita il sovraccarico grazie ai meccanismi di protezione integrati

Dati tecnici

Chiudere la tabella
  CM3C80S CM3C80M
CM3C80M 2 A (0020) 2,5 A (0025) 3,2 A (0032) 4,0 A (0040) 4,0 A (0040) 5,5 A (0055)
Potenza nominale
kW
0,75 0,94 1,19 1,51 1,68 1,88
coppia nominale
Nm
3,6 4,5 5,7 7,2 8 9
Capacità di sovraccarico
%
300 300 300 300 300 300
Rendimento motore 89,1% ≙ IE5 90,0% ≙ IE5 90,4% ≙ IE5 87,6% ≙ IE5 87,9% ≙ IE5 88,4% ≙ IE5
Campo variazione di velocità senza encoder 1:40 1:40 1:40 1:40 1:40 1:40
Campo variazione di velocità con encoder 1:2000 1:2000 1:2000 1:2000 1:2000 1:2000
Massa senza freno
kg
14,19 14,19 14,19 14,64 17,03 17,03
Massa con freno
kg
22,8 22,8 22,8 23,3 25,7 25,7
Su questa pagina abbiamo archiviato per voi una tabella

Campi di applicazione

MOVIMOT® performance è lo specialista della dinamica, che offre flessibilità e capacità di sovraccarico. Si adatta perfettamente a tutte le applicazioni, dagli assi di trasporto intelligenti ai semplici assi di sollevamento e posizionamento. La gamma di applicazioni è ancora più ampia grazie all'alto grado di protezione, al funzionamento silenzioso e senza ventole e alla massima efficienza energetica.

I vantaggi per voi

  • Uniformità
    dal momento che con il portfolio MOVI-C® è facile decidere tra installazione nel quadro di comando e installazione decentralizzata.
  • Modularità
    combinando un azionamento MOVIMOT® performance con tutte le serie di riduttori standard, nonché con le nostre serie di servoriduttori.
  • Installazione semplice
    tramite connettori a spina opzionali e interfaccia digitale integrata MOVILINK® DDI.
  • Massima efficienza energetica
    anche nell'intervallo di carico parziale, combinando un convertitore di frequenza decentralizzato con motori sincroni con classe di efficienza IE5 e classe di rendimento del sistema IES2.
  • Infrastruttura di alimentazione ridotta
    da una capacità di sovraccarico fino al 300% della coppia nominale.

Varianti di comunicazione/installazione:

  • DFC - Direct Fieldbus Communication
  • (PROFINET, EtherNet/IPTM, Modbus TCP, POWERLINK/CiA 402)
  • DBC - Direct Binary Communication
  • DAC - Direct AS-Interface Communication
  • DSI - Direct System Bus Installation (EtherCAT®/SBusPLUS, EtherCAT®/CiA 402)

Ingressi/uscite digitali e analogici:

  • DFC/DSI: fino a 4 ingressi digitali e fino a 2 ingressi o uscite digitali
  • DBC: 4 ingressi digitali / 1 uscita relè e 1 ingresso analogico (0 - 10 V, 0 - 20 mA, 4 - 20 mA)
  • DAC: 4 ingressi digitali / 1 uscita relè

Interfaccia digitale integrata

per la trasmissione dei dati dal motore al convertitore di frequenza

Grazie all'interfaccia digitale integrata MOVILINK® DDI, la targhetta elettronica e i vari segnali dei sensori vengono trasmessi dal motore al convertitore di frequenza senza ulteriori operazioni di installazione.

Moduli software MOVIKIT®

La categoria "Drive" include i moduli software MOVIKIT® che funzionano direttamente sull'unità di azionamento MOVIMOT® performance:

  • MOVIKIT® Positioning Drive: Il MOVIKIT® Positioning Drive permette di eseguire operazioni di posizionamento con interfaccia bus di campo standardizzata.
  • MOVIKIT® RapidCreepPositioning Drive: Il MOVIKIT® RapidCreepPositioning Drive è un modulo software per la realizzazione di un classico "posizionamento corsa lenta/corsa rapida" senza encoder motore.
  • MOVIKIT® Velocity Drive: Il MOVIKIT® Velocity Drive permette applicazioni con specifiche di velocità e interfaccia bus di campo standardizzata.

Panoramica sulla sicurezza funzionale

  • Funzione di sicurezza integrata STO (Safe Torque Off) secondo IEC 61800-5-2
  • Safety Integrity Level 3 secondo EN 61800-5-2: 2017, EN 61508: 2010
  • PL e secondo EN ISO 13849-1: 2015
  • opzionalmente con PROFIsafe e FSoE
  • CIP Safety

Opzioni disponibili

Opzione encoder

  • Encoder Single-Turn /EZ2Z
  • Encoder Multi-Turn /AZ2Z

Connettori a spina opzionali

  • AC 400 V - Alimentazione con connettori a spina M15 o M23
  • Coppia disinserita in modo sicuro (STO) con connettori a spina M12 (codifica A, 5 poli)
  • DC 24 V - Tensione ausiliaria con connettori a spina M12 (codifica L, 5 poli)
  • Connettore a spina M23 per installazione ibrida
  • Tutti i connettori a spina possono anche essere utilizzati per la connessione passante.

Opzione DynaStop®

  • Opzionalmente con funzione di inibizione elettrodinamica DynaStop®disponibile

Altre opzioni

  • Disponibile opzionalmente come motore autofrenante (incl. sblocco manuale)
  • Disponibile opzionalmente con protezione superficiale OS 1, OS 2, OS 3 o OS 4

Topologie

Che si tratti di tecnologia di comando, di convertitori di frequenza o di azionamenti sia centralizzati che decentralizzati, tutti i componenti del sistema modulare di automazione MOVI-C® presentano un'elevata versatilità.

I nostri hardware e software si integrano in modo semplice e veloce qualsiasi sia la topologia di controllo, comunicazione o installazione dei vostri macchinari o impianti.

Anche gli impianti decentralizzati possono essere personalizzati. L'unità di azionamento MOVIMOT® performance dispone infatti di interfacce per ogni bus di comunicazione. Ad esempio la connessione diretta con l'unità di controllo.

Certificazioni / Conformità

  • Certificazioni specifiche del paese
  • CE (Europa)
  • CMIM (Marocco)
  • RCM (Australia)
  • UKCA (Gran Bretagna)
  • Approvazione UL (USA e Canada)
  • EAC (Russia, Bielorussia, Kazakistan)
  • UA.TR (Ucraina)

Condizioni ambientali

  • Tipo di protezione: Standard IP65 secondo la norma EN 60529
  • Temperatura ambiente: da -25 °C a +60 °C
  • Sostenibilità ed elevato potenziale di risparmio energetico:
    • Rendimento del sistema di azionamento secondo la norma IEC 61800-9-2 (Power Drive System): il sistema composto da motore ed elettronica ha la più alta classe di efficienza definita IES2 secondo la norma IEC 61800-9-2
    • Rendimento del motore secondo IEC 60034: corrisponde alla classe di efficienza energeticoa IE5 secondo la norma IEC TS 60034-30-2

Pronto all'uso per la vostra applicazione:

Unità di azionamento MOVIMOT® performance

Foto SEW

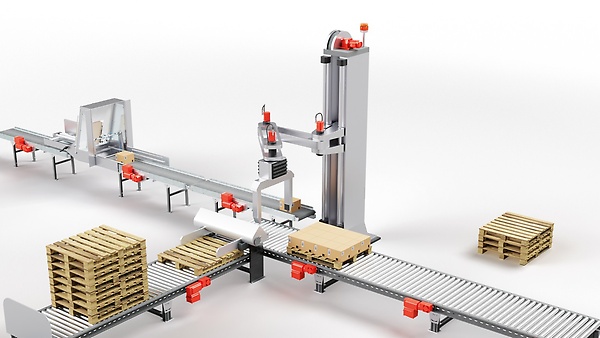

Unità di azionamento MOVIMOT® performance in applicazione orizzontale/verti
Unità di azionamento MOVIMOT® performance in applicazione orizzontale/verti

MOVIMOT® performance offre massima precisione, flessibilità e capacità di sovraccarico.

Cercate una combinazione con motore asincrono?

La nostra unità di azionamento MOVIMOT® advanced è il tuttofare per molte applicazioni di logistica intelligente e combina un motore asincrono con un convertitore di frequenza.

I vantaggi per voi

  • Dinamica elevata con dimensioni estremamente compatte
  • Alto potenziale di risparmio energetico grazie alla tecnologia del motore IE5
  • Riduzione del rumore grazie all'assenza di ventola
  • Collegamento efficiente a tutti i sistemi di comunicazione più comuni
  • Integrazione flessibile in una vasta gamma di topologie di installazione
